喷焊与重熔

喷焊工作原理：

　　指在热喷涂过程中同时对基体加热，使涂层在基体表面熔化，形成熔敷层的方法。利用气体燃烧火焰为热源的喷焊方法，成为火焰喷焊。利用转移型等离子弧为主要热源的喷焊方法，称为等离子喷焊（粉末等离子弧喷焊）。与喷涂层相比，喷焊层的优点显著。但由于重熔过程中基体局部受热后温度达900℃，会产生较大热变形。因此，喷焊的使用范围有一定局限性。适于喷焊的零件和材料一般是：①受冲击载荷，要求表面硬度高，耐磨性好的易损零件，如抛砂机叶片，破碎机齿板，挖掘机铲斗齿等；②几何形状比较简单的大型易损零件，如轴、柱塞、滑块、液压缸、溜槽板等；③低碳钢、中碳钢（含碳0.4%以下）、含锰、钼、钒总量<3%的结构钢、镍铬不锈钢、铸铁等材料。

工艺：

　　喷焊的工艺程序基本与喷涂相同，所不同者在喷粉工序中增加了重熔程序。喷焊有一步喷焊法和二步喷焊法。施工前应注意：①工件表面有渗碳层或氮化层，在预处理时必须清除；②工件的预热温度为一般碳钢200～300℃，耐热奥氏体钢350～400℃。预热火焰用中性或弱碳焰。此外，喷涂层重熔后，厚度减小25%左右，喷熔后在热态测量时，应将此量考虑在内。

重熔：

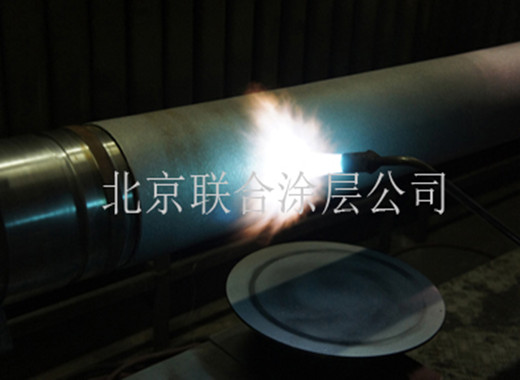

　　重熔是二步法的关键工序，在喷涂后立即进行。用中性焰或弱碳化焰的大功率柔软火焰，喷距约20 ～ 30mm，火焰与表面夹角为60°～ 75°，从距涂层约30mm处开始，适当掌握重熔速度，将涂层加热，直至涂层出现“镜面”反光为度，然后进行下一个部位的重熔。重熔时应防止过熔（即镜面开裂），涂层金属流淌，或局部加热时间过长使表面氧化。多层重熔时，前一层降温至700℃左右，清除表面熔渣后，再作二次喷熔。重熔宜不超过3次。工件的冷却。中低碳钢、低合金钢的工件和薄焊层、形状简单的铸铁件在空气中自然冷却。对于焊层较厚、形状复杂的铸铁件，锰、铜、钒含量较大的合金钢件，冷硬性高的零件，要埋在石灰坑中缓冷。

        如需了解更多详情，欢迎致电北京联合涂层公司喷涂业务部，电话：010-52961188（转喷涂业务部）。
