超音速火焰喷涂(HVOF喷涂)是1981年由美国人James A. Browing发明了发明的一种划时代的热喷涂技术。超音速火焰喷涂(HVOF喷涂)设备的核心为喷枪，喷枪由燃烧室（使喷涂材料粒子得到充分加热加速）、Laval喷嘴（将焰流加速到超音速）和等截面长喷管（使喷涂材料粒子得到充分加热加速）三部分组成。

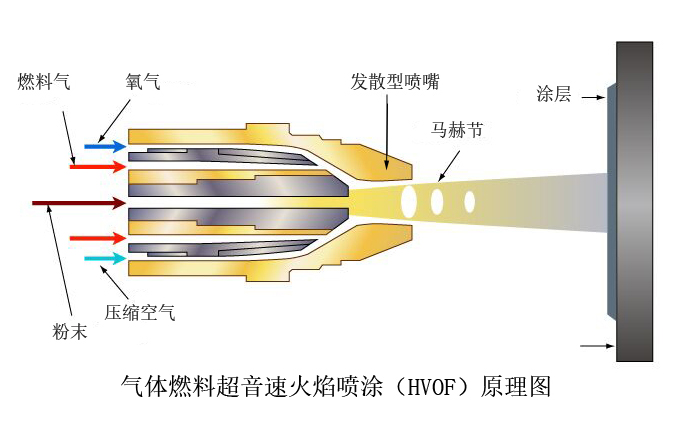

       HVOF喷涂工作原理是将液体燃料，如煤油，通过小孔进入喷枪的燃烧室，经雾化与氧气混合后点燃，发生强烈的气相反应，燃烧放出的热能使气体剧烈膨胀，此膨胀气体流经Laval喷嘴时受喷嘴的约束形成超音速高温焰流。此焰流将喷涂粉末材料加热加速并喷涂至被喷涂零件得基体表面，形成高质量涂层。在这个过程中，超音速火焰喷枪产生的焰流速度可达1500米/秒，其携带的HVOF喷涂的粉末颗粒的飞行速达可达300-500米/秒，甚至更高的速度，从而获得结合强度高、致密的高质量的涂层。超音速火焰速度很高，但温度相对较低，对于钴-碳化钨系硬质合金，可以有效地抑制碳化钨在喷涂过程中的分解，涂层不仅结合强度高、致密，且耐磨损性能优越，其耐磨损性能大幅度超过等离子喷涂制备的碳化钨涂层，与爆炸喷涂层相当，也超过了镀硬铬涂层。

       超音速火焰喷涂(HVOF喷涂)具有代表性的应用就是喷涂钴-碳化钨、镍铬碳化铬和碳化钨钴铬这类耐磨涂层。此外，在喷涂各类金属和合金材料时，能获得结合强度高且致密的优质涂层。
